水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

悟途网 2016年04月04日 21:34 阅读()
字号 (A- A+)

水星(MERCURY)MAC1200R V1.0路由器上,WDS无线桥接的详细设置方法。水星MAC1200R路由器目前有2个版本,V1.0和V2.0;V1.0版本的MAC1200R路由器,和V2.0版本的MAC1200R路由器,设置界面是不一样的。

所以,需要先弄清楚你的水星MAC1200R路由器的版本号,如果是V1.0的MAC1200R路由器,则其WDS无线桥接,符合本文介绍的方法。

如果是V2.0的MAC1200R路由器,其WDS无线桥接设置方法,可以参考教程:水星MERCURY MAC1200R V2.0路由器如何设置WDS桥接方法

重要说明:

(1)、在设置MAC1200R V1.0路由器无线桥接之前,你必须要有一台可以正常上网的无线路由器。

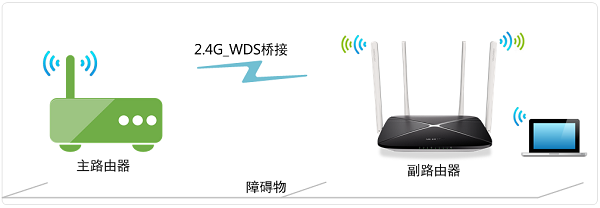

(2)、为了教程叙述的方便,本文把MAC1200R V1.0路由器叫做:副路由器;把原来可以正常上网的无线路由器,叫做:主路由器。

(3)、水星MAC1200R是双频路由器,有2.4G无线个5G无线。本文用2.4G无线为例,来介绍MAC1200R的无线桥接设置。5G的无线桥接设置,和2.4G的无线桥接设置完全一样,可以按照本文的方法来设置。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

步骤一、确定主路由器无线参数

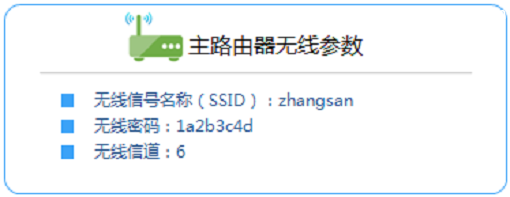

首先,你需要知道主路由器上的无线信号名称、无线信号密码、无线信号的信道。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

重要说明:

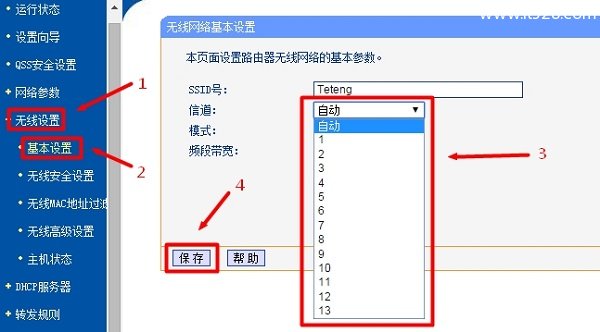

无线信道,默认是由路由器自动选择的。在设置桥接时,必须要把主路由器上的信道,设置为固定值,具体设置如下图所示。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

步骤二、修改MAC1200R的LAN口IP地址

1、电脑用网线连接到水星MAC1200R路由器的LAN接口,然后登录到MAC1200R的设置界面。

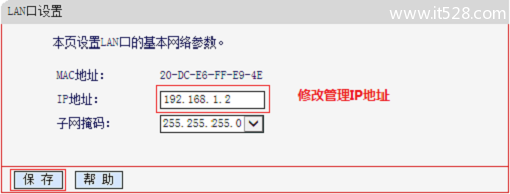

2、点击“网络参数”——>“LAN口设置”——>修改“IP地址”——>点击“保存”。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

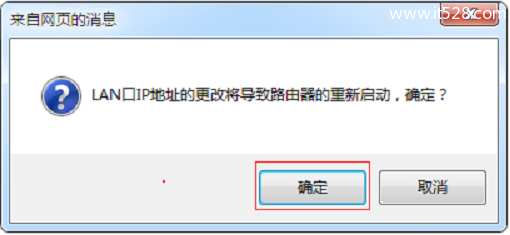

修改水星MAC1200R的IP地址后,提示重启

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

修改原则:

如果主路由器的IP地址是:192.168.1.1;则MAC1200R的LAN口IP地址,修改为:192.168.1.2

如果主路由器的IP地址是:192.168.0.1;则MAC1200R的LAN口IP地址,修改为:192.168.0.2

请按照上面介绍的规则,结合你自己主路由器的IP地址,来修改水星MAC1200R的LAN口IP地址

重要说明:

修改MAC1200R的LAN口IP地址后,需要在浏览器中输入修改后的IP地址,才能重新打开MAC1200R的设置界面。本例中需要输入192.168.1.2,才能重新登录到水星MAC1200R的设置界面了。

步骤三、MAC1200R无线桥接设置

1、重新登录到设置界面

请使用修改后的IP地址(本例是192.168.1.2),重新登录到MAC1200R的设置界面

2、开启WDS

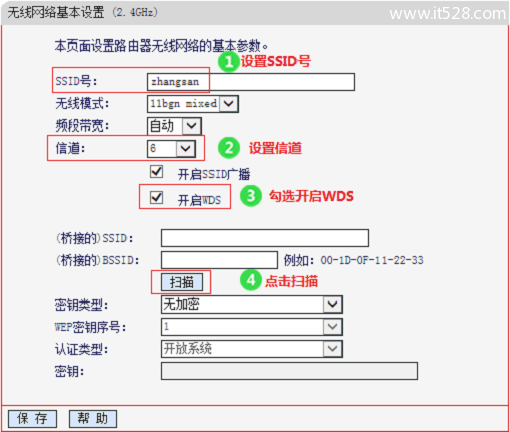

点击“无线设置2.4GHz ”——>“基本设置”,设置与主路由器相同的“SSID 号”、“信道”——>勾选“开启WDS”——>点击“扫描”。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

3、选择主路由器信号

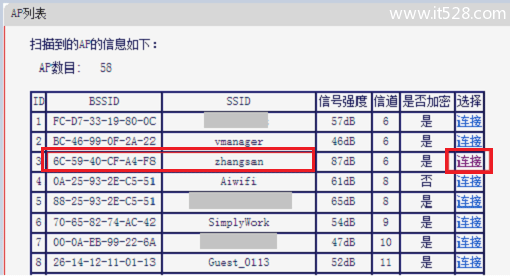

在扫描结果中,找到主路由器的无线信号(本例是:zhangsan),然后点击后面的“连接”。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

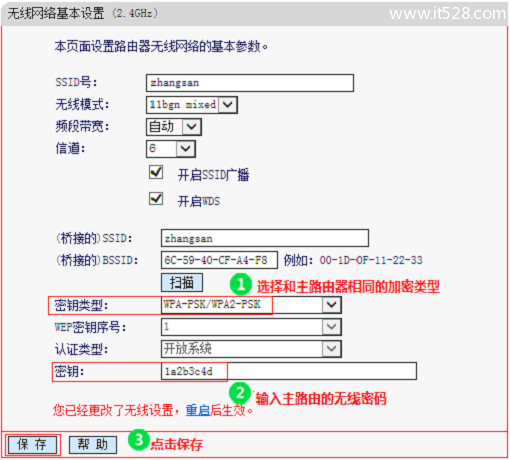

4、输入主路由器无线密码

“密钥类型”选择与主路由器的一致——>“密钥”选项中,填写主路由器的无线密码——>点击“保存”。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

5、设置副路由器无线密码

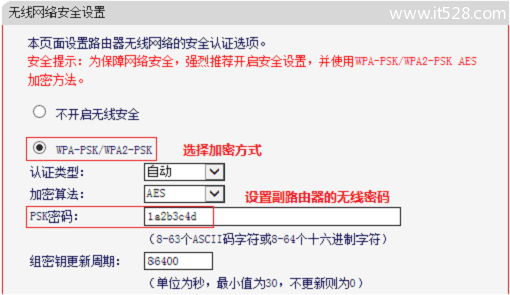

点击“无线设置2.4GHz”——>“无线安全设置”——>选中“WPA-PSK/WPA2-PSK AES”——>“PSK密码”处填写和主路由器相同的无线密码——>点击页面下方的“保存”并重启路由器。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

步骤四、检查桥接设置是否成功

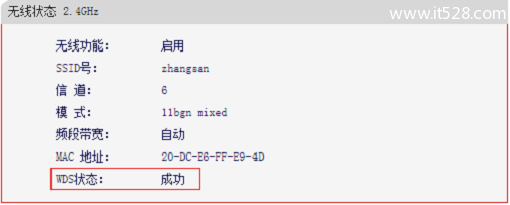

在水星MAC1200R的设置界面,点击“运行状态”——>找到“无线状态 2.4GHz”——>观察“WDS状态”,如果显示:成功,说明MAC1200R路由器无线桥接设置成功。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

步骤五、关闭DHCP服务器

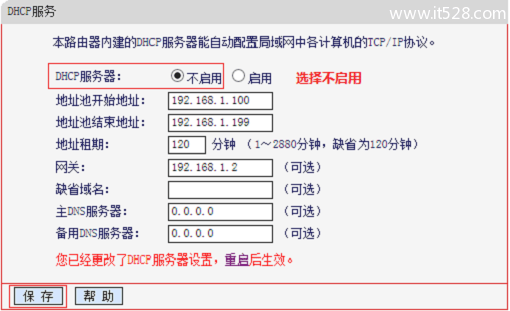

在水星MAC1200R的设置界面,点击“DHCP服务器”——>“DHCP服务设置”——>“DHCP服务器”选择:不启用——>点击“保存”并重启路由器。

水星MERCURY MAC1200R V1.0路由器如何设置WDS桥接方法

至此,就完成了水星MAC1200R V1.0路由器的WDS桥接设置。台式电脑用网线连接到MAC1200R路由器的LAN接口,就可以上网了;原路由器的无线信号(本例 是:zhangsan)的覆盖范围会扩大,无线终端连接后,在主路由器和副路由器之前,可以实现无线漫游。
