迅捷(Fast)无线路由器WDS桥接设置教程

悟途网 2016年12月05日 23:05 阅读()
字号 (A- A+)

Fast(迅捷)无线路由器WDS桥接的设置方法,我们在使用无线网络的时候,距离、建筑物的阻挡等因素,使得无线信号覆盖范围有线,不能满足用户的使用需求;但我们可以通过配置WDS桥接来解决这个问题,本文将以迅捷FW150R无线路由器为例,来详细介绍了WDS桥接功能的设置。

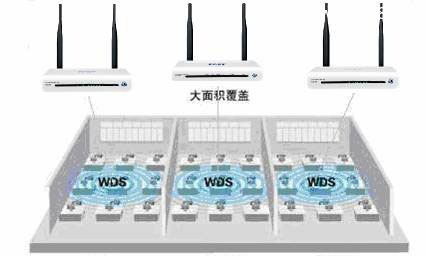

应用场景:

迅捷(Fast)无线路由器WDS桥接设置教程

如上图所示,某公司有A、B、C三个办公部门,公司在B部门安装了一台迅捷Fast的无线路由器,但是A和C两个部门的计算机搜索不到无线网络的信号,或者搜索到的信号非常的弱。

解决方案:在A和C部门分别安装一台无线路由器,并通过配置WDS桥接与B部门的路由器建立连接,这样就可以实现无线网络信号覆盖整个办公区域了。

为了方便介绍和描述,我们把A部门的路由器定义为路由器A;B部门的为路由器B;C部门的为路由器C;路由器B是直接连接到互联网的。

查看路由器B信息

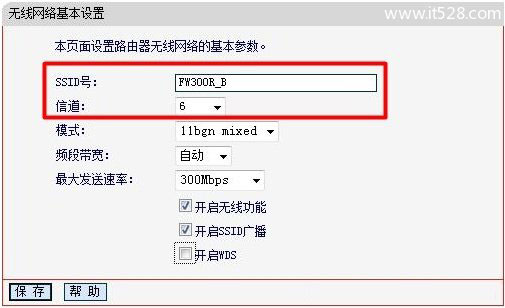

1、登录到无线路由器B管理界面,然后点击“无线设置”——>“基本设置”,记录下“SSID号”、“MAC地址”和“信道”。

迅捷(Fast)无线路由器WDS桥接设置教程

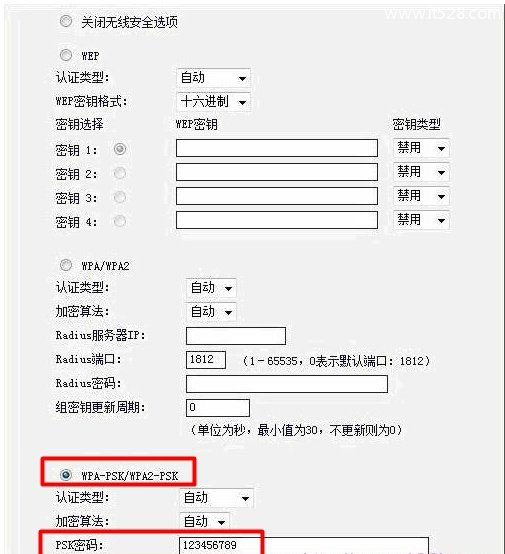

2、在“无线设置”——>“无线安全设置”,记录下加密方式和PSK密码。

迅捷(Fast)无线路由器WDS桥接设置教程

注意:路由器B的SSID、信道、PSK密码、加密方式等信息,在配置路由器A和C的时候需要用到。

配置路由器A

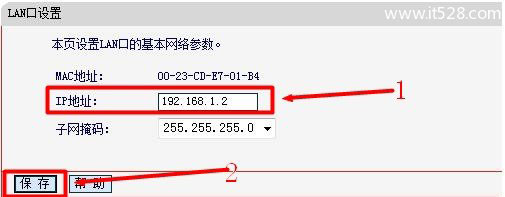

1、修改LAN口IP地址:在管理界面点击“网络参数”——>“LAN口设置”,在“IP地址”选项后面更改为:192.168.1.2——>“保存”,路由器会自动重启,重启完成后重新登录。

迅捷(Fast)无线路由器WDS桥接设置教程

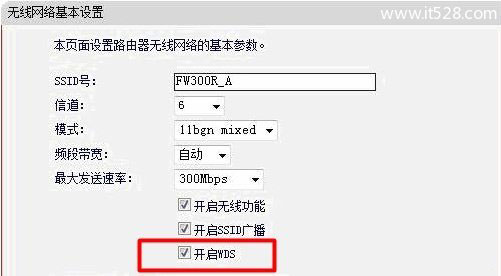

2、开启WDS功能:点击“无线设置”——>“基本设置”勾选“开启WDS”。

迅捷(Fast)无线路由器WDS桥接设置教程

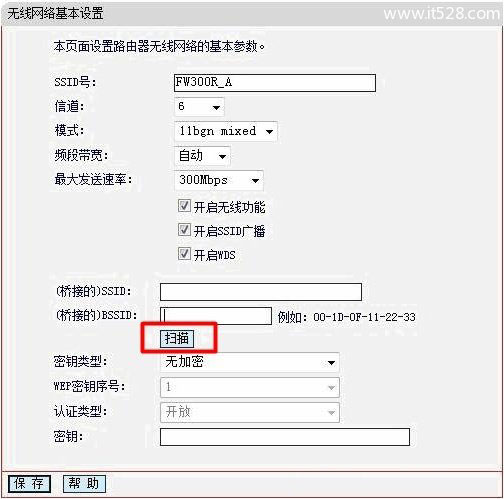

3、WDS桥接设置:点击“扫描”。

迅捷(Fast)无线路由器WDS桥接设置教程

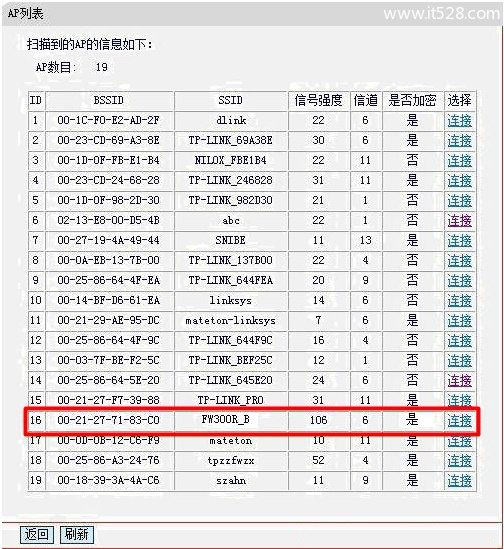

找到路由器B的SSID和MAC选项,点击后面的“连接”。

迅捷(Fast)无线路由器WDS桥接设置教程

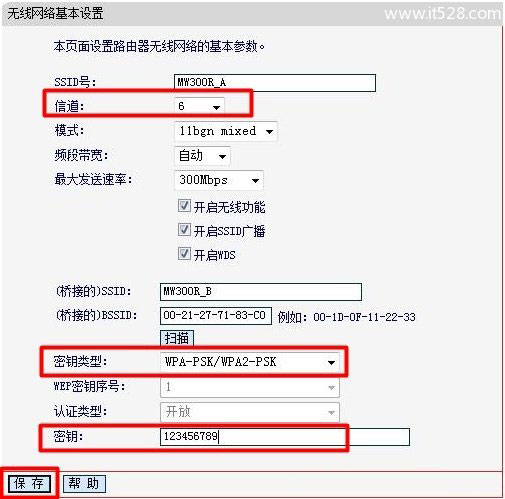

“信道”、“密钥类型”和“密钥”3个参数按照路由器B上记录的信息配置。

迅捷(Fast)无线路由器WDS桥接设置教程

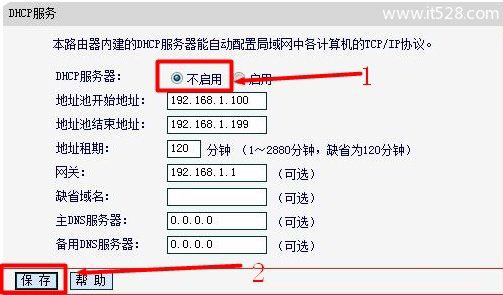

4、关闭DHCP服务器:在管理界面点击“DHCP服务器”,然后选择“不启用”——>“保存”。

迅捷(Fast)无线路由器WDS桥接设置教程

至此无线路由器A与B之间的WDS桥接配置就完成了。

无线路由器C设置

无线路由器C的配置和路由器A的配置完全相同,不过需要注意的是,C的LAN口IP地址修改的范围在192.168.1.3-192.168.1.254区间,同时需要保证修改后的IP地址在网络中未被使用。
